? ? ? ?有源濾波器（APF）具有主動去濾除電網中的諧波的能力，提供連續的無功補償，并改善負載平衡度在4線系統中，提高負載平衡度，將大大降低零對地的電壓。它不受電網運行結構改變的影響，如并聯電源供電、電網供電和備用發電機之間切換供電等不同供電狀況下所引起的系統阻抗變化的影響。

? ? ? ? ?APF實時監測線路電流，并把被監測到的諧波轉化為數字信號處理器（DSP)中的數字信號。同時，DSP數字信號處理器產生一系列寬頻脈沖調制信號（PWM ），驅動IGBT功率模塊通過線路電抗器向電網輸出相位正好與電網諧波電流相反而大小相同的電流，而兩種諧波電流正好相互抵消，從而達到濾除諧波，凈化電網電流的目的。 ? ? ?

功能特點：

◆ 可濾除2~50次諧波,諧波濾除率可達90%以上;

◆?主動濾波,濾波效果不受電網阻抗影響;

◆?動態實時跟蹤補償，響應速度快;

◆?既可濾除諧波，又可補償無功;

◆?可以根據用戶要求設定最大濾波、曲線濾波和無功補償?shù)葍?yōu)先工作模式,可同時進行動態濾波和補償無功功率;

◆?實時故障記錄和事件記錄;

◆ 一次回路和控制回路之間以光纖實現完全電氣隔離。

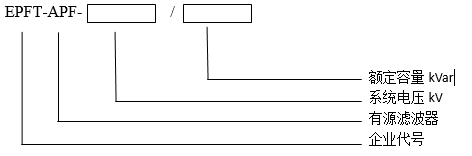

型號說明：
